Основной рабочий орган драги – черпаковая цепь, состоящая из набора черпаков, пальцев и полувтулок.
Сегодня ИЗТМ предлагает для драг как обычные литые черпаки (цельные или со сменными козырьками) различной емкости для всех типоразмеров драг, так и с механически обработанными проушинами.

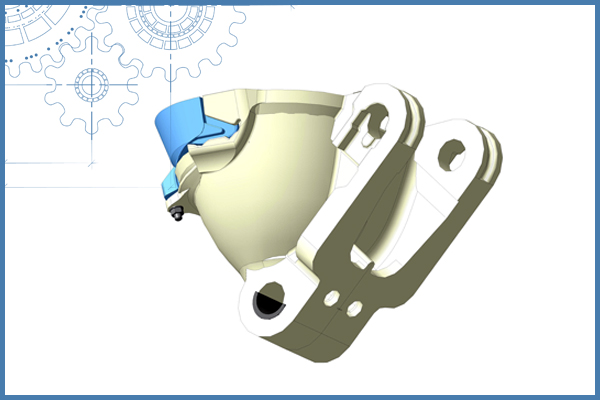

Черпаки с механической обработкой
Специалисты просчитали, что наиболее доступным, повышающим надежность и долговечность деталей, является способ механической обработки проушин черпаков и полувтулок. При этом облегчается процесс сборки цепи, замены отдельных черпаков, повышается их ремонтопригодность. Черпаки с механической обработкой полностью взаимозаменяемы с черпаками без механической обработки и могут устанавливаться в черпаковую цепь действующей драги в любом количестве, хотя максимальный экономический эффект достигается при полной замене черпаков на цепи черпаками с механической обработкой.
Черпаки усовершенствованной конструкции с механически обработанными проушинами опробованы на драге 600 л. В настоящее время черпаки с обработанными проушинами емкостью 400 литров применяются практически на всех драгах глубокого черпания серии ОМ-431 и 400ДА.
Преимущества черпака с механической обработкой:
- Максимальное уменьшение зазоров в соединениях (черпак – палец – полувтулка);
- Снижение динамических нагрузок на все сопрягаемые с черпаковой цепью узлы;
- Упрощение сборки цепи, замена отдельных черпаков, пальцев и полувтулок;
- Исключение «саблевидности» (перекоса) черпаковой цепи;
- Увеличение ресурса работы дражной цепи и всех сопрягаемых узлов черпающего аппарата (ВЧБ, НЧБ и ролики);
- Увеличение срока службы пальцев и полувтулок;
- Снижение затрат на восстановление и замену деталей и узлов черпаковой цепи.
Сменные козырьки для различных горно-геологических условий:
- Для валунистой россыпи в условиях образования наклепа из высокопрочной марганцовистой стали;
- Для отработки песчано-глинистых песков (условия повышенного абразивного износа) из марганцовистой стали со специальными добавками;
- Из марганцовистой стали со специальной формой рабочей кромки козырька;
- Из марганцовистой стали с износостойкими элементами усиления кромки.
